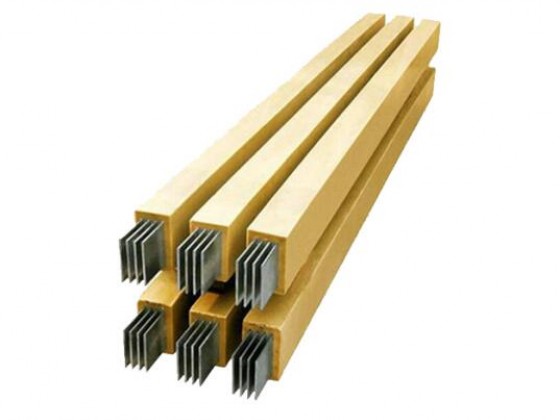

防水母线
树脂浇注母线槽的优点
树脂型浇注母线槽采用全树脂绝缘的特点
◆产品防护等级IP68(IEC529)。即使母线槽被漫于超过1米水中,它仍然可以安全通电48小时。
◆防火度高达GB9978 , UL94V-O , IEC331(750℃/3小时) , IEC332(1100℃/30分钟)，NPA70。BS6387 ( 950℃/3小时。
◆低电压模式(1000V)经GB7251.1, GB7251.2，IEC439-1 , IEC439-2.
◆高电压模式(3.45kV-25kV)经IEC694测试。中1.2倍超载负荷可达的2小时连续操作。
◆250A-5000A的额定电流范围.+全树脂覆盖。
◆抗电磁慢蚀。
合成树脂母线槽干线系统的适用场所
◆造船工业、石化行业、冶金工业、水电行业。
◆极度危险及受污染的化学工厂。
◆含盐地带及港口。
◆地下管道及隧道。
◆公共建筑。
优越特质
●环氧树脂介电能力超过15kV/mm , 32kV/mm，52kV/mm.
◆特别的环境树脂与卤素的无机矿物填料混合。
◆额定电流可达到5000A。3P4W+ 100%PEN , 3P3W+E，3P4W，3P4W+ 1/2E , 3P4W+ 1E，3P4W(200%N)+ E拥有多样的母线结构。
◆母线导体属高导电率:Copper : 999%以上的IACS.Alumint
◆高机械强度。
◆体积小，不会排放有毒气体。
◆抗化学，动物，昆虫,啃食槽体。抗紫外线。
◆具有防火特性。
◆防爆符合EN50028.
◆EX-爆炸维护符合EN50028/10kV标准。
◆穿墙防火阻隔等级达E30-E90.
◆简易安装。
◆无需保养。
◆不超过55K温升。
◆中低电压降。
◆阻抗少。
树脂浇注母线槽的优点
树脂浇注母线槽的应用
大楼施工示例
工厂施工示例
安装实例
标准结构单元
结构单元
根据客户的要求,我们能提供各种适应项目的特殊结构单元
树脂浇注母线槽之技术规格
树脂浇注母线槽之技术规格
树脂浇注母线槽之技术规格
铜导体法兰接头规格尺寸
铝导体法兰接头规格尺寸
树脂浇注母线槽之技术规格
插入单元规格尺寸
树脂浇注母线槽安装说明
汇流排装置空间尺寸
汇流排装设时与墙面及天花板间之最小距离。用以提供汇流排于安装固定时即装设插入单元时有足够之操作空间。
汇流排之型式编码规则
GCL中压浇注母线系统
主要优势
●符合国际标准
●电流: 1250A- 5000A，电压; 3.6-17.5kV
●合成树脂完全绝缘,防护等级IP68
●具有防火，防水，防腐，防爆等优势
●短路强度大、机械强度高
●电磁兼容
●功能单元可定制
●外形体积小
●安装简便、可靠
●终身免维护
系统概述
GCL环氧树脂绝缘中压母线槽系统为厂用回路。变电站水电发电机与变压器之间的连接提供全套配电方案。其设计紧凑,超高防护等级及优良的电气绝缘性能,可确保安全适用于户外，高温盐雾、魔蚀及各种危险环境中，终身免维护。
GCL中压母线槽技术参数
导体
导体采用高纯度电解铜,连接处均做镀锡处理,环氧树指混合物整体浇注,具备低压树脂母线系统所有特性。
导体外壳
冲孔铝外壳表面采用环氧树脂粉末喷塑处理。散热和耐腐浊性能优秀，机械强度高,作为护套能有效消除残余磁场。
双层绝缘
系统采用双重绝缘;
第一层绝緣:固化后的环氧树脂具有优越的电气绝緣性能及良好的散热性能等,避免了相间短路。
第二层绝缘:经过环氧树脂喷塑处理的冲孔铝外壳环绕导体,消除局部原电隐惠,机械强度高、耐化学腐蚀，防火等
级高。
接头防护
两条直线段之间的连接在施工现场完成,采用环氧树脂混合物浇注成型,可确保接头部位防护等级仍然高达IP68.售
后服务工程师会在现场安装指导,确保正确施工。
设计灵活、合理
GCL系统部件齐全,结构紧凑,功能单元可定制,在工程设计时中压连接与设计低压解决方案同样简单易行。即使电
压低于规定值,该中压系统也同样适用。
尺寸
功能单元
综上,整条母线系统运行时防护等级可达IP68并且完全免维护。
母线转接
每个连接器可调节尺寸范围为+/-10mm ,保证换向连接处与终端部位绝缘等级相同。
汇流排之型式编码规则
技术参数
标准结构单元
标准结构单元
安装示例
浇注完成固化后,拆除模具,表面稍做平整处理
注:
*“母线槽连接后,浇注前应进行绝缘电阻检测,通常情况下单段母线的绝缘子值应大于1000兆欧。“非立即浇注的,必须对浇注部位用保护膜片进行包覆,不允许有灰尘或杂物进入,浇注前应仔细检查并清理干净。
*现场浇注时,环境条件须满足:温度5C以上,温度80%以下。若无法达到此环境条件的,须请业主方配合改善,否则将可能影响整条母线的性能质量。
安装规范
说明：
◆与母线槽本体直接接触的支(吊)架上都必须缺乏装绝缘支撑座,并用螺栓固定;
◆水平安装时，每段母线单元需安装两组支(吊)架,且两组支(吊)架之间的距离不大于2000mm,支
(吊架)与母线连接单元之间的距离不小于300mm ,特殊情况除外,但至少保证每段母线有一组支(吊)架:
◆母线槽所需标准安装空间,如图(1) (2)所示,母线槽上方需增加安全空间100mm+浇注空间250mm= 350mm的净安装空间;
◆垂直安装时,母线穿墙孔壁(或楼板孔壁)的间距不小于100mm ,且支架间距不大于3000mm。
