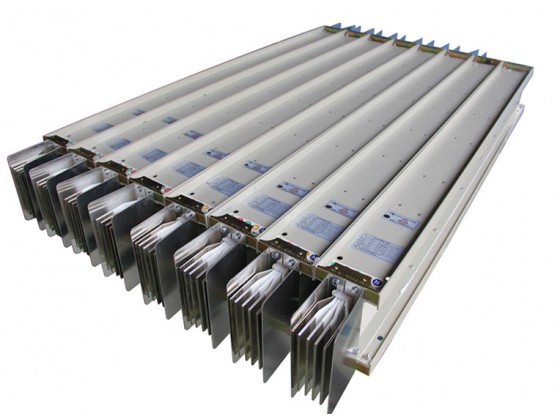

密集型母线
系统概述
产品结构特点
参照标准
XLC/A母线槽产品符合以下标准:
IEC 60947.2-1997 GB7251.1 -2005
IEC 60439.1-2001 GB72512-2006
EC 60439.2-2000
1EC60529
JB/T 9662- 1999
防护等级
根据应用场合不同，母线槽防护等级可达IP65。
注: IP40- "40" 表示防止直径不小于1mm的固体异物进入壳体，“0” 表示无防护。
IP42- *42* 表示防止直径不小于1mm的固体异物进入壳体，“2" 表示防止15°滴水进入。
IP54- *5”表示防尘，"4” 表示防溅水。
1P65- *6" 表示坐密，“5" 表示防嘎水。
XLC/A母线槽系统的接地电阻(环境温度20℃)
XLC/A母线槽接地排电阻(Cu)50%内部接地
表格5-1
XLCA母线槽接地排电阻(A1)50%内部接地
表格5-2
技术参数
环境温度对使用的影响
在40℃的环境温度下，XLC/A母线槽系统可以在额定电流负载连接工作，并且外壳湿升不超过30K。如果母线槽系统持续在高温的环境下工作，需要做降客设计。降客后的额定电流=额定工作电流X降容系数(见下表)。
表格7-1
技术参数
电阻、电抗、阻抗及电压降
XLCA母线槽具有低电压降特性，高纯度的铜导体提供了极低的电阻，三明治结构的密集型设计和强磁材料的铝外壳把导体电抗降到了最低，以下为母线直线段的电阳抗和电压降数据。
铜母线( 50Hz,温度20℃ )
表格8-1
铝母线( 50Hz,温度20℃ )
表格8-2
功能单元
馈入式直线段 尺寸和重量
馈入式母线槽承载来自电源的电流，不设插接口。
标准长度为3000mm或400mm,最小长度为400mm。
铜母线
表格9-1
铝母线
表格9-2
注:以上数据仅供参考，我公司保留对以上数据的修改权，怒不另行通知。
功能单元
插入式直线段
插入式母线槽插接口设置灵活，双面都可以设插接口。3m长标准段单侧最多可以配置4个插口，用户可以根据具体情况预留插接口以便在设备负载更换位置或地产加时使用。每个插接口均设有插口座板和插口盖板，插口座板可防止手指意外接触带电导体(IP2X)，同时导体的相序在插口座板上给予标识。插口盖板可防止导电接触面被污染。使用衬垫可具备防尘或防潮能力。标准长度为3000mm或4000mm，最小长度为100m，
L1 (为插接口中心距标准端头距离)最小尺寸为400mm, ;
L2 (为相邻两播接口中心距离)最小尺寸为610mm。
连接器
XLC/A母线槽系统采用带有双头力矩剪切螺栓的专用连接器，当达到正确的力矩值时，顷部螺栓头将断开，确保了接头连接紧固可靠。为了连接方便，连接器提供了土4mm的调整距离，连接盖板防止了连接器的过度调整，只有当连接盖板被拆下时，连接器才被允许作最大的调整。可在完全不防碍郭近母线槽的前提下安全拆下连接器，实现对一段母线槽进行维护或者将母线槽拆下。
功能单元
双头力矩剪切螺栓
当达到正确的力矩值，连接器被拧紧时，顶部螺栓头将断开，红绝标签随即脱落;从而方便检查。
*无需定转矩扳手即可完成初次安装。
*第一个螺帽掉落后，螺栓仍可以借助定转矩扳手重复使用。
*标准的紧固力矩为68N. m。
功能单元
弯通
XLCIA母线槽系统提供了完整的弯通单元可以满足所有的布置要求，特殊的弯通，例如非标准角度或尺寸均可以订制。
功能单元
功能单元
始端母线
始端母线与始端箱可以与任何型号的开关柜。变压器进行配套，用户也可以根据需要自行确定始端母线的相间距。
注:
1.对于标准的始端母线，当母线电流≤ 1600A时，K＝100mm。当母线电流≥1600A时，K＝ 120mm。
2.所有数据均为标准的产品，如有订制需要，请联系我们的工程师。
始端母线连接参数
铜母线 尺寸:mm
表格15-1
铝母线 尺寸:mm
表格15-2
注:电流≥3150A的母线采用并列的双排设计，并且双排均有始端母排开孔。
始端箱
始端箱用于保护治端母线进线接口，使进线部分裸露母线全部封闭。标准的始端箱尺寸为( 500mm x 500mm x 500mm)，并且我们可以根据用户要求，按照现场情况进行测量确定始端箱尺寸。所有数据均为标准的产品，如有订制需要，请联系我们的工程师。
终端盖
终端盖安装于母线(或分支母线]的终端处，使外界不能接触带电部位，从而使整个母线系统全封闭化。
功能单元
穿墙法兰
图16-1
表格16-1
功能单元
始端箱面板和开孔
XLC/A母线槽系统提供了完整的弯通单元可以满足所有的布置要求，特殊的弯通，例如非标准角度或尺寸均可以订制。
铜母线 尺寸:mm
表格17-1
铝母线 尺寸:mm
表格17-2
功能单元
膨胀母线
膨胀母线为补偿母线热胀冷缩的过渡节。通常直线距离每60m设置一处。
注: H1=H+67 ( H为母线的高度)
换相母线
换相母线为母线变换相序时的过渡节，其最小尺寸为1500mm。两侧的相序要求需要由客户提供。
注: H2=H+200mm ( H为母线的高度}
注:1. H母线槽高度的数据请参见表9-1。
2.所有数据均为标准的产品，特殊要求可以订制。
功能单元
插接箱
XLC/A插接箱将电能从母线槽分配到负载上，并且作为开断分支电流的机构，拖拉箱是用户使用最为频繁、分支电流保护的关键部位。
XLC/A在设计时充分考虑了用户的要求，提供I内部装断路器或者客断器进行保护的多种选择。
带断路器的插接箱
一采用断路器保护标准， 标准电流为16A-630A。
一可在插接箱内安装3极或4极断路器对负载进行保护。
一可选配断路器的附件，如操作手柄、分励脱扣和漏电保护模块等。
插接箱
带熔断路的插接箱根据客户提供的规格制作。
一独特的防错相插接;插接箱上带自制的定位装置,可以有效地预防错相插接。
一插脚:所有插脚均镀银处理，以提高导电能力。
插接箱外形尺寸(LxWxH) mm
*非标尺寸和大电流等级的插接箱请与厂商联系
表格19-1
注: 1.表19- 1尺寸是根据常規3p/4p断路器尺寸确定的，附如的70mm是考虑旋转F柄的安装空间。
2.所有数据均为标准的产品，特殊要求可以订制。
安装附件
立式安装压板和立式安装横梁
当母线槽立式安装时需要使用立式安装压板，它适用于所有电流等级的母线槽。
卧式安装压板和卧式安装横梁
当母线槽卧式安装时需要使用卧式安装压板。它适用于所有电流等级的母线檣。卧式安装横梁的尺寸与电流安培等级有关。
注:
1.所有的尺寸单位都是mm。
2.提供均为标准产品的尺寸。产品尺寸若需定制请联系我们的工程师。
3.水平压板和侧装压板由工厂提供。
安装附件
中间固定支架
当母线槽垂直安装于超过3.5m高度的楼层内的时候使用中间固定支架。中间固定支架安装在两层楼之间的墙上，以防止母线櫝水平方向的移动，适用于所有电流等级的母线槽。
注:
1. L1和L2基于不同的工程而定制，其余的尺寸用于标准产品。
安装附件
弹簧支架
弹簧支架在每层均需使用，用来支撑垂直安装的母线槽在该层的重量。
弹簧支架与母线槽之间通过螺栓连接。
根据母线槽电流安培等级的不同，弹簧支架的数据也不同。请参照表22-1
表格22-1
注:
1.所有的尺寸单位都是mm。.
2.所有的尺寸都是为标准产品提供的，订制产品的相关尺寸请联系我们的工程师。
应用
安装
安装所需的最小距离
为安装插接箱预留的最小距离
当母线槽靠近墙水平或垂直安装时，必须为安装插接箱预留-定尺寸。请参照表24-1
母线槽带插接箱时的预留最小距离
水平安装
1.水平穿墙安装
水平穿墙安装预留孔尺寸见下图:
2.水平吊顶安装
母线吊顶安装时，应预先在楼板上打扎镶入钢制膨胀螺栓(也可以现场打孔，以便灵活安装)或預埋钢制件现场焊接吊装支架，相邻吊架间的距离设置一般不应超过2m,如有特殊要求请订货时说明。
母线水平吊装时有两不同形式，见下图:
3.水平沿墙安装
请注意安装孔的直线性(即整列支架安装在一水平面内) 。安装型式参照图示。
水平沿墙安装也有立式和卧式两种。
垂直安装
垂直穿越楼层安装的母线预留孔尺寸见图，如为两列或两列以上母线穿越时，则应保证每两列母线的间距不小于350mm。见下图:
1.弹簧支架的主要安装方式如下:
2.安装在整井里的母线槽应在中间部位对其加固(一般来说，当相邻两层的距离超过3.5米时或者由于客户有特殊要求时)。角钢和弹簧支架是两种可选的方案:
3.母线槽的终端也要进行加固，如下图所示;
4,始端箱的加固可以通过以下方法来完成:
母线槽相位序列
XLC/A系列母线槽编码系统
XLC/A系列插接箱编码系统
